Name: 2 চাকার মোটরসাইকেল চেসিস ডায়নামোমিটার পরীক্ষক স্পিডোমিটার পরীক্ষক রোলার ব্রেক পরীক্ষক ইন্টিগ্রেটেড টেস্ট বেঞ্চ
Brand: Cartesy Diagnosis Technology CO.,Ltd
SKU: CTMTDCG-3W
Price: 499.00 USD
Availability: InStock

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

cartesykj

সাক্ষ্যদান:

মডেল নম্বার:

CTMTDCG-3W

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

নাম:

২ চাকার জন্য চেসিস ডায়নামোমিটার মোটরসাইকেল সিঙ্গেল রোলার CTMTDCG-3W

ওয়ারেন্টি:

12 মাস

বন্দর:

গুয়াংজু

সংস্করণ:

নতুন

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

1 ইউনিট

মূল্য

$ - $/sets

প্যাকেজিং বিবরণ

কাঠের প্যাকিং

ডেলিভারি সময়

20-25 কার্যদিবস

পরিশোধের শর্ত

এল/সি, টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 300 সেট/সেট

সম্পর্কিত পণ্য

ভিডিও

2 চাকার মোটরসাইকেল চেসিস ডায়নামোমিটার পরীক্ষক স্পিডোমিটার পরীক্ষক রোলার ব্রেক পরীক্ষক ইন্টিগ্রেটেড টেস্ট বেঞ্চ

সেরা দাম পান

চ্যাসি ডায়নামোমিটারে ট্রাক এবং বাস/অটোমোবাইলের জন্য ব্লু পাওয়ার পারফরম্যান্স টেস্ট ব্যাংক

সেরা দাম পান

নির্ভুল অটোমোবাইল পাওয়ার পারফরম্যান্স এবং কার 220V ±10% 50HZ এর জন্য চেসিস ডায়নামোমিটার

সেরা দাম পান

৩.৫ টন চ্যাসি ডায়নামোমিটার দিয়ে সরলীকৃত অন্যান্য যানবাহন পরীক্ষা

সেরা দাম পান

আমাদের সাথে যোগাযোগ

এখনই যোগাযোগ করুন

পণ্যের বর্ণনা

2 চাকা মোটরসাইকেল চ্যাসি ডায়নামোমিটার পরীক্ষক স্পিডোমিটার পরীক্ষক রোলার ব্রেক পরীক্ষক ইন্টিগ্রেটেড টেস্ট বেঞ্চ

1. শর্ত দেওয়া

1) উৎপাদন পরিবেশ

কারখানার ধরনঃ বৈদ্যুতিক মোটরসাইকেল ভর উৎপাদন ও সমাবেশ কারখানা।
প্রক্রিয়া পর্যায়ঃ সমাবেশ লাইনের শেষ প্রক্রিয়া (EOL: End-of-line), গুণমান পরিদর্শন ও কর্মক্ষমতা পরীক্ষা।
পরিমাণঃ মোট ৪টি উৎপাদন লাইনের জন্য প্রতি লাইনে ১টি ইউনিট (মোট ৪টি) ।
ট্যাক্ট টাইমঃ ১৭৪ সেকেন্ড।
দৈনিক উৎপাদন পরিমাণঃ ৩৩৩ ইউনিট / লাইন (২ শিফট অপারেশনের ভিত্তিতে) ।

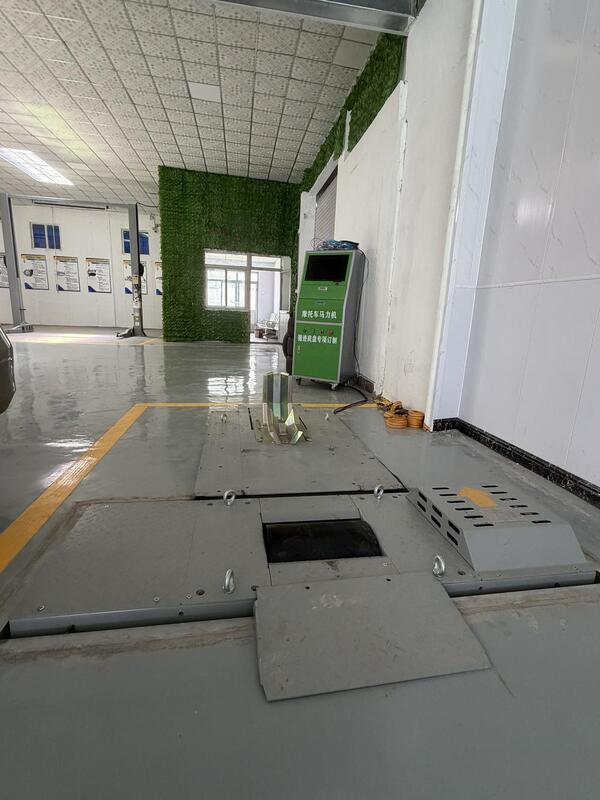

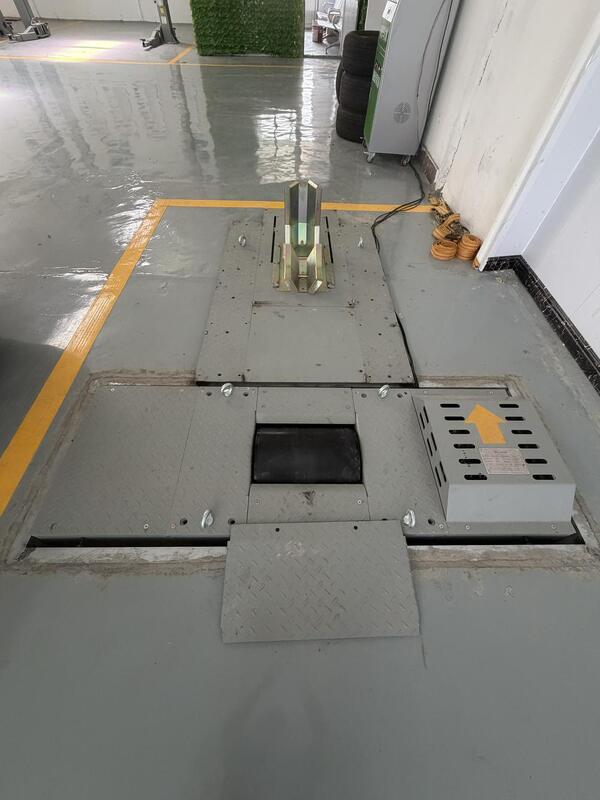

ইনস্টলেশনের পদ্ধতিঃ গর্ত-অন্তর্নিহিত প্রকার।
গর্তের মাত্রাঃ 1800mm (W) x 4000mm (L) x 800mm (H) ।

2) লক্ষ্যযুক্ত গাড়ির স্পেসিফিকেশন

যানবাহনের ধরন: স্কুটার, আন্ডারবোন, নগ্ন, স্পোর্ট, অ্যাডভেঞ্চার ইত্যাদি।
সর্বাধিক গতিঃ 75 ~ 150 km/h (যান মডেল অনুযায়ী পরিবর্তিত হয়) ।
গাড়ির ওজনঃ ৭০ ~ ৯০ কেজি (ব্যাটারি প্যাক ছাড়া; গাড়ির মডেল অনুযায়ী পরিবর্তিত হয়)
হুইলবেস রেঞ্জঃ 1288 ~ 1455 মিমি।
হুইল/টাইর আকারঃ 12 ~ 17 ইঞ্চি।
মূল বৈশিষ্ট্যঃ ভর উৎপাদন সমাবেশ লাইনের সময় ব্যাটারি প্যাকটি গাড়িতে ইনস্টল করা হয় না।

2. পরিদর্শন ও পরীক্ষার আইটেম

1) পাওয়ার ইনপুট এবং ইলেকট্রনিক উপাদান অপারেশন চেক

বৈদ্যুতিক উপাদানঃ ইনস্ট্রুমেন্ট ক্লাস্টার (ড্যাশবোর্ড), ইউএসবি চার্জিং সকেট, বৈদ্যুতিক সিট লক, সুইচ ইউনিট, গ্যাস ইউনিট (অ্যাক্সিলারেটর), স্মার্ট কী ইউনিট, নিয়ামক,এবং মোটর. মানদণ্ড পূরণ হলে "পাস" ম্যানুয়ালি লিখুন।
আলোক ব্যবস্থাঃ দূরবর্তী আলো, নিম্নবর্তী আলো, ডিআরএল (দিনের সময় চলমান আলো), অবস্থান আলো (সামনের/পিছনের), বাঁক সংকেত (সামনের L/R, পিছনের L/R), ব্রেক লাইটের কাজ এবং আলোকসজ্জা যাচাই করুন,নাম্বার প্লেট লাইট, এবং সিট বক্স লাইট। মানদণ্ড পূরণ করা হলে "পাস" ম্যানুয়ালি ইনপুট করুন।

2) ম্যানুয়াল ডেটা এন্ট্রি সহ ম্যানুয়াল টেস্টিং

গ্রাউন্ড বন্ড টেস্টঃ মানদণ্ড পূরণ হলে মাপ এবং ম্যানুয়ালি "পাস" লিখুন।
ভোল্টেজ (হাই-পট) টেস্ট সহ্য করুনঃ (প্রি-মাপ করা হয়েছে এবং উপ-সমন্বয় / উপাদান উত্পাদন প্রক্রিয়াতে পাস করা হয়েছে) । ম্যানুয়ালি "পাস" ইনপুট করুন।
আইসোলেশন প্রতিরোধের পরীক্ষাঃ (প্রি-মাপ এবং উপ-সমন্বয় / উপাদান উত্পাদন প্রক্রিয়ায় পাস) । ম্যানুয়ালি "পাস" ইনপুট করুন।
অটো লাইট কন্ট্রোল টেস্টঃ মানদণ্ড পূরণ হলে "পাস" পরিমাপ করুন এবং ম্যানুয়ালি ইনপুট করুন।
সাইড স্ট্যান্ড সুইচ টেস্টঃ মানদণ্ড পূরণ হলে মাপ এবং ম্যানুয়ালি "পাস" ইনপুট করুন।

3) অটোমেটেড ডেটা এন্ট্রি সহ ম্যানুয়াল টেস্টিং

হাই বিম ইনটেন্সিটি অ্যান্ড অ্যারাইটিং টেস্টঃ পরিমাপ করুন, এবং সিস্টেম স্বয়ংক্রিয়ভাবে ইনপুট "পাস" যদি মানদণ্ড পূরণ করা হয়।
নিম্নশ্রেণীর তীব্রতা এবং লক্ষ্যবস্তু পরীক্ষাঃ পরিমাপ করুন, এবং সিস্টেম স্বয়ংক্রিয়ভাবে "পাস" ইনপুট যদি মানদণ্ড পূরণ করা হয়।
হর্ন সাউন্ড প্রেসার লেভেল (এসপিএল) পরীক্ষাঃ পরিমাপ করুন, এবং সিস্টেম স্বয়ংক্রিয়ভাবে "পাস" ইনপুট দেয় যদি মানদণ্ডগুলি পূরণ করা হয়।
রিভার্স গিয়ার টেস্টঃ পরিমাপ করুন, এবং সিস্টেম স্বয়ংক্রিয়ভাবে "পাস" ইনপুট যদি মানদণ্ড পূরণ করা হয়।
রিয়ার হুইল ব্রেকিং ফোর্স টেস্টঃ পরিমাপ, এবং সিস্টেম স্বয়ংক্রিয়ভাবে "পাস" ইনপুট যদি মানদণ্ড পূরণ করা হয়।
স্পিডমিটার নির্ভুলতা পরীক্ষাঃ পরিমাপ করুন, এবং সিস্টেম স্বয়ংক্রিয়ভাবে "পাস" ইনপুট যদি মানদণ্ড পূরণ করা হয়।
হাই-স্পিড ক্রুজ/টপ স্পিড টেস্টঃ পরিমাপ করুন, এবং সিস্টেম স্বয়ংক্রিয়ভাবে ইনপুট "পাস" যদি মানদণ্ড পূরণ করা হয়।

3প্রয়োজনীয় সরঞ্জাম ও সরবরাহের সুযোগ

চ্যাসি ডায়নামোমিটারঃ বিক্রেতা ক্রেতার সাথে পরামর্শ করে প্রস্তাব এবং চূড়ান্ত করবে।
কভারেজঃ বিপরীত পরীক্ষা, স্পিডমিটার নির্ভুলতা পরীক্ষা, পিছনের ব্রেকিং শক্তি পরীক্ষা, উচ্চ গতির ক্রুজ পরীক্ষা (4 আইটেম)
ডামি ব্যাটারি সিমুলেটরঃ ক্রেতা নির্দিষ্ট ব্র্যান্ড এবং প্রযুক্তিগত বৈশিষ্ট্য প্রদান করতে হবে।
গ্রাউন্ড বন্ড পরীক্ষকঃ ক্রেতা নির্দিষ্ট ব্র্যান্ড এবং প্রযুক্তিগত বৈশিষ্ট্য প্রদান করতে হবে।
হাই-পট অ্যান্ড আইসোলেশন রেজিস্ট্যান্স টেস্টারঃ ক্রেতা নির্দিষ্ট ব্র্যান্ড এবং প্রযুক্তিগত বিবরণ সরবরাহ করতে হবে।
হেডলাইট পরীক্ষকঃ ক্রেতা নির্দিষ্ট ব্র্যান্ড এবং প্রযুক্তিগত বিবরণ প্রদান করতে হবে।
হর্ন সাউন্ড প্রেসার টেস্টারঃ ক্রেতা নির্দিষ্ট ব্র্যান্ড এবং প্রযুক্তিগত বিবরণ প্রদান করতে হবে।
কন্ট্রোল পিসিঃ শিল্প-গ্রেড কন্ট্রোল পিসি। বিক্রেতা ক্রেতার সাথে পরামর্শ করে ব্র্যান্ড / স্পেসিফিকেশন প্রস্তাব এবং চূড়ান্ত করতে।
লেজার প্রিন্টারঃ শিল্প-গ্রেড লেজার প্রিন্টার। বিক্রেতা ক্রেতা সঙ্গে পরামর্শের মধ্যে ব্র্যান্ড / স্পেসিফিকেশন প্রস্তাব এবং চূড়ান্ত।
প্রধান নিয়ন্ত্রণ ক্যাবিনেটঃ বিক্রেতা ক্রেতা সঙ্গে পরামর্শ প্রস্তাব এবং চূড়ান্ত।
ভিআইএন স্ক্যানারঃ ক্রেতা নির্দিষ্ট ব্র্যান্ড এবং প্রযুক্তিগত বৈশিষ্ট্য প্রদান করতে হবে।

4অপারেশন সিকোয়েন্স (কাজের নির্দেশাবলী)

শ্যাসি ডায়নামোমিটারের উপরে যানবাহনটি অবস্থান করুন এবং সুরক্ষিত করুন।
স্ক্যান করুন এবং যানবাহন সনাক্তকরণ নম্বর (VIN) যাচাই করুন। একবার VIN স্ক্যানারের মাধ্যমে স্বীকৃত হয়,কন্ট্রোল পিসিকে লক্ষ্য মডেলের "মাস্টার স্পেসিফিকেশন ডেটা" (e) সংগ্রহ এবং ডাউনলোড করতে MES সার্ভারে অনুসন্ধান করতে হবে(যেমন, সর্বোচ্চ গতি, ভোল্টেজ, হেডলাইটের তীব্রতার থ্রেশহোল্ড) এবং স্বয়ংক্রিয়ভাবে সেই নির্দিষ্ট গাড়ির মডেলের জন্য পাস / ব্যর্থতা মানদণ্ড কনফিগার করুন।
গ্রাউন্ড বন্ড টেস্ট সম্পাদন করুন এবং "পাস" ইনপুট করুন। হাই-পট এবং আইসোলেশন প্রতিরোধের পরীক্ষার জন্য প্রাক বিদ্যমান "পাস" ফলাফলগুলি পুনরুদ্ধার করুন এবং ইনপুট করুন।
ভুয়া ব্যাটারি সিমুলেটরকে গাড়ির সাথে সংযুক্ত করুন।
বৈদ্যুতিক উপাদান এবং ইনপুট "পাস" এর কাজ যাচাই করুন।
আলোক ব্যবস্থা এবং সুইচ এবং ইনপুট "পাস" এর কাজ যাচাই করুন।
অটো লাইট কন্ট্রোল পরীক্ষা করুন এবং "পাস" ইনপুট করুন।
সাইড স্ট্যান্ড সুইচ পরীক্ষা করুন এবং "পাস" ইনপুট করুন।
পরীক্ষা উচ্চ আলো তীব্রতা & লক্ষ্যবস্তু; "পাস" স্বয়ংক্রিয়ভাবে মানদণ্ড পূরণে প্রবেশ করা হয়।
পরীক্ষামূলক নিম্নশ্রেণীর তীব্রতা এবং লক্ষ্যবস্তু; "পাস" স্বয়ংক্রিয়ভাবে মানদণ্ড পূরণে প্রবেশ করা হয়।
টেস্ট হর্ন সাউন্ড প্রেসার লেভেল; 'পাস' স্বয়ংক্রিয়ভাবে প্রবেশ করা হয় যখন মানদণ্ড পূরণ করা হয়।
রিভার্স গিয়ার টেস্ট সম্পাদন করুন; মানদণ্ড পূরণ হলে "পাস" স্বয়ংক্রিয়ভাবে প্রবেশ করা হয়।
স্পিডোমিটার নির্ভুলতা পরীক্ষা সম্পাদন করুন; মানদণ্ড পূরণের পরে "পাস" স্বয়ংক্রিয়ভাবে প্রবেশ করা হয়।
হাই-স্পিড ক্রুজ টেস্ট সম্পাদন করুন; মানদণ্ড পূরণের পরে "পাস" স্বয়ংক্রিয়ভাবে প্রবেশ করা হয়।
স্বয়ংক্রিয়ভাবে চূড়ান্ত পরীক্ষার ফলাফলের রিপোর্ট প্রিন্ট করুন।

5টেস্ট ডেটা সংগ্রহ ও এমইএস সংক্রমণ

1) এইচএমআই স্ক্রিনের মাধ্যমে ম্যানুয়াল ডেটা এন্ট্রি

পরিদর্শন ও পরীক্ষার পয়েন্ট ১-৭ এর জন্য প্রযোজ্য।

2) পরীক্ষার ডিভাইস থেকে স্বয়ংক্রিয় তথ্য প্রবেশ

পরিদর্শন ও পরীক্ষার জন্য ৮ থেকে ১৪ নং আইটেম প্রযোজ্য।
মানবিক ত্রুটি প্রতিরোধঃ অপারেটরদের দ্বারা ঘটনাক্রমে তথ্য প্রবেশ করা রোধ করার জন্য, ম্যানুয়াল পরিদর্শন স্ক্রিনে কেবল "পাস" বোতামটি প্রদর্শিত হবে এবং সক্রিয় করা হবে।
এনজি হ্যান্ডলিংঃ যদি একটি নির্দিষ্ট পরীক্ষার আইটেমটি মানদণ্ডগুলি পূরণ না করে বা যদি অপারেটর "রিওয়ার্ক ট্রান্সফার" বোতামটি নির্বাচন করে,সিস্টেমটি স্বয়ংক্রিয়ভাবে 'এনজি' (নো-গো) হিসাবে স্থিতি নির্ধারণ করবে এবং সংশ্লিষ্ট পরীক্ষার ফলাফলগুলি ত্রুটি কোড (এনজি কোড) সহ এমইএস সার্ভারে স্থানান্তর করবে।.

3) যোগাযোগ প্রোটোকল স্পেসিফিকেশন

ডিভাইস-টু-পিসি যোগাযোগঃ প্রতিটি পৃথক পরীক্ষার ডিভাইসের মধ্যে ইন্টারফেস (হেডলাইট পরীক্ষক, এসপিএল পরীক্ষক, ইত্যাদি)) এবং ইন্ডাস্ট্রিয়াল কন্ট্রোল পিসি RS-232C সিরিয়াল বা অভ্যন্তরীণ ইথারনেট যোগাযোগ ব্যবহার করবে.
PC-to-MES Communication: Control PC এবং upper-level MES সার্ভারের মধ্যে ইন্টারফেসটি প্ল্যান্টের অভ্যন্তরীণ LAN অবকাঠামোর মাধ্যমে একটি ডেডিকেটেড ইথারনেট (TCP/IP) সংযোগ ব্যবহার করবে।

4) ডাটা ইন্টারফেসিং এবং মাস্টার স্পেসিফিকেশন ডাউনলোড

ইন্টারফেস স্ট্যান্ডার্ডঃ সিস্টেমটি ক্রেতা দ্বারা সরবরাহ করা এমইএস ইন্টারফেস প্রোটোকল স্পেসিফিকেশন (আরইএসটি এপিআই পদ্ধতি) মেনে চলতে হবে। যখন অপারেটর ভিআইএন স্ক্যান করে,কন্ট্রোল পিসিকে স্বয়ংক্রিয়ভাবে লক্ষ্য মডেলের মাস্টার স্পেসিফিকেশন (সর্বোচ্চ গতি) অনুসন্ধান এবং ডাউনলোড করতে হবে, ভোল্টেজ, হেডলাইটের থ্রেশহোল্ড ইত্যাদি) থেকে MES সার্ভার।
রিয়েল-টাইম ট্রান্সমিশনঃ পরীক্ষার চক্র শেষ হলে,স্ক্যান করা ভিআইএন-এ ম্যাপ করা পৃথক পরীক্ষার পরামিতিগুলি (পাস/এনজি স্ট্যাটাস এবং পয়েন্ট 1 থেকে 14 এর জন্য প্রকৃত পরিমাপিত কাঁচা মানগুলি) রিয়েল টাইমে এমইএসে প্রেরণ করা উচিতযদি কোনো আইটেম ব্যর্থ হয়, সংশ্লিষ্ট এনজি কোডটি ট্রান্সমিশনে সংযুক্ত করা আবশ্যক।
পরীক্ষার চক্র বন্ধ করার যুক্তিঃ যদি সমালোচনামূলক নিরাপত্তা পরীক্ষা (যেমন, গ্রাউন্ড বন্ড) বা পাওয়ার ট্রেন পরীক্ষার সময় একটি এনজি ঘটে, তাহলে এইচএমআই ক্রমটি সিস্টেমকে অবিলম্বে পরীক্ষার চক্র বন্ধ করতে সক্ষম করতে হবে।এই সময় পর্যন্ত সংগৃহীত তথ্যগুলিকে অবরোট ফ্ল্যাগ (এনজি কোড) সহ এমইএসে প্রেরণ করুন, এবং পুনর্নির্মাণ এলাকায় সরানোর জন্য গাড়ির মুক্তি।

6সরঞ্জাম ও ইউটিলিটি স্পেসিফিকেশন

1) সরঞ্জামের স্পেসিফিকেশন

মডেল কনফিগারেশনঃ 1 স্ট্যান্ডার্ডাইজড ডিজাইন মডেল, মোট উত্পাদন পরিমাণ 4 ইউনিট (একই সরঞ্জাম 4 উত্পাদন লাইন জুড়ে প্রয়োগ) ।

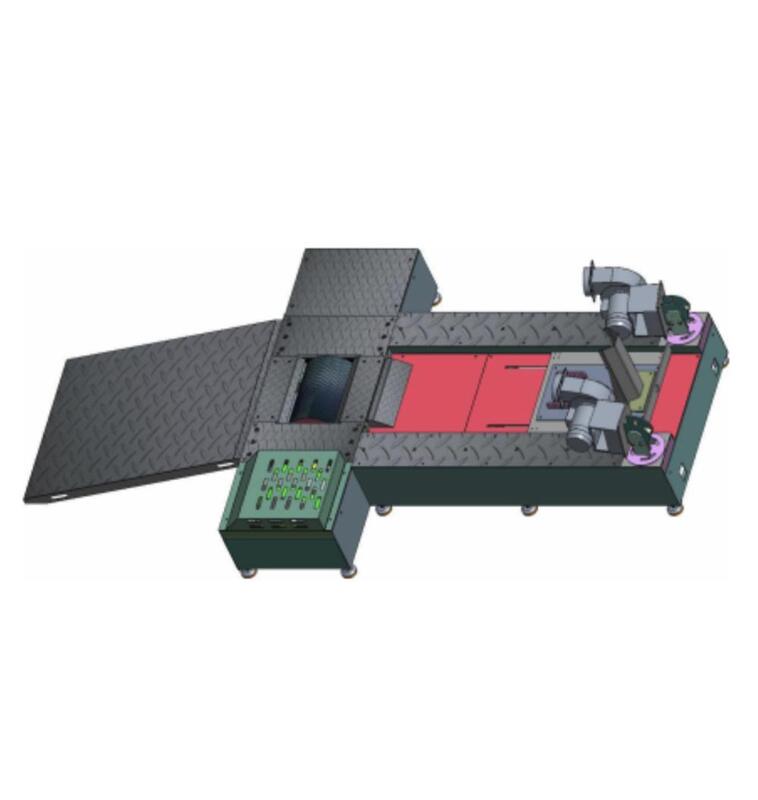

চ্যাসি ডায়নামো রোলার প্রকারঃ ডুয়াল-রোলার (টুইন-রোলার) ড্রাইভ সিস্টেম।
- রোলারের ব্যাসার্ধঃ ৩৫০ মিমি
- রোলের প্রস্থঃ ৫০০ মিমি
- রোলার শ্যাফ্টের কেন্দ্রীয় দূরত্বঃ ৩৬০ মিমি
মোটর ক্ষমতাঃ ৪৫ কিলোওয়াট
নামমাত্র টর্কঃ ৩৫০ এন.এম.
কন্ট্রোল কনফিগারেশনঃ ৪-চতুর্ভুজ বন্ধ লুপ ভেক্টর নিয়ন্ত্রণ।
ব্রেকিং এনার্জি ডিসিপেশনঃ ডায়নামিক ব্রেকিং রেসিস্টর সিস্টেম প্রয়োগ করা হয়েছে।
ডিসপ্লে কনফিগারেশনঃ ডাবল মনিটর সেটআপ (এইচএমআই ডেটা এন্ট্রি জন্য 1, অপারেশন ক্রম প্রদর্শন করার জন্য 1) ।
সামনের চাকা শক্ত করার পদ্ধতিঃ ম্যানুয়াল, ব্র্যাকেটের ফিক্সচার টাইপ (ক্রেতা ব্র্যাকেটের জন্য প্রাসঙ্গিক ইঞ্জিনিয়ারিং অঙ্কন সরবরাহ করবে) ।

২) বিদ্যুৎ ও ইউটিলিটি সরবরাহ (ভিয়েতনাম স্থানীয় মান)

পাওয়ার সাপ্লাই: ৩ ফেজ, এসি ৩৮০ ভোল্ট, ৫০ হার্জ।
পাওয়ার ক্যাপাসিটিঃ ১০০ কেভিএ।
ডামি ব্যাটারি সিমুলেটরের অপারেটিং রেঞ্জঃ 40V ~ 95V; ≥ 10kW (অবিচ্ছিন্ন আউটপুট); ≥ 220A (সর্বোচ্চ আউটপুট 30 সেকেন্ডের জন্য) ।
